შესავალი

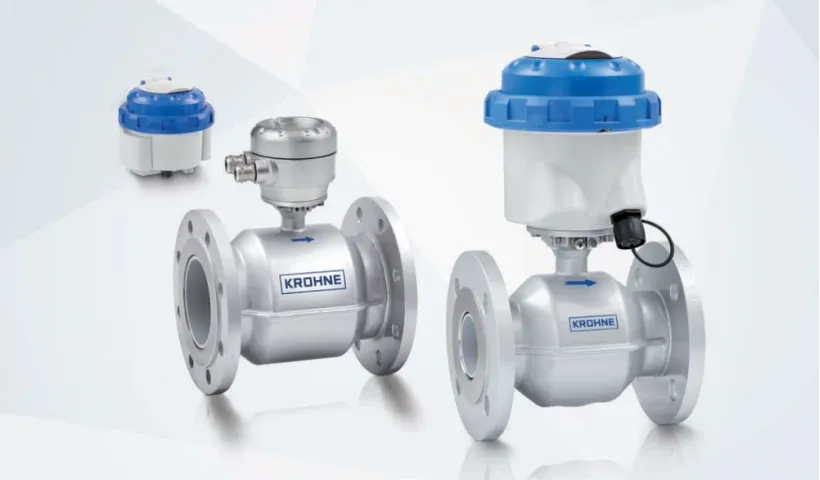

KROHNE WATERFLUX არის მაღალი სიზუსტის ელექტრომაგნიტური ხარჯმზომი, რომელიც ოპტიმიზებულია წყალმიმღები ჭაბურღილების, ზონალური სააღრიცხვო უბნებისა (DMA) და სასმელი, ტექნიკური თუ ჩამდინარე წყლების კომერციული აღრიცხვისთვის. ინტეგრირებული წნევისა და ტემპერატურის სენსორების მეშვეობით, იგი იდეალურია ქსელში გაჟონვის დროული იდენტიფიცირებისთვის და წნევის ეფექტიანი მართვისთვის. ინოვაციური დიზაინის წყალობით, მრიცხველს არ ესაჭიროება სწორხაზოვანი შემავალი და გამომავალი მილსადენები (0D/0D მონტაჟი), ხოლო შიდა ბატარეა 15 წლამდე უწყვეტ, ავტონომიურ მუშაობას უზრუნველყოფს.

საქართველოს მუნიციპალურ და ინდუსტრიულ წყალმომარაგების ქსელებში ერთ-ერთ მთავარ გამოწვევას წყლის მაღალი დანაკარგები (NRW - Non-Revenue Water) წარმოადგენს, რაც ხშირად მოძველებული ინფრასტრუქტურის, ჰიდრავლიკურად შეუსაბამო დიამეტრის მილსადენებისა და დაშორებულ ობიექტებზე (მაგ. სათაო ნაგებობები) ელექტროენერგიის არასტაბილური მიწოდებით არის განპირობებული. ასეთ რთულ ოპერაციულ გარემოშიც კი WATERFLUX გარანტირებულად ინარჩუნებს საკანონმდებლო მეტროლოგიის შესაბამის სიზუსტეს, მნიშვნელოვნად ამცირებს კაპიტალურ დანახარჯებს ინსტალაციაზე და უზრუნველყოფს სისტემის საიმედო მონიტორინგს.

წინამდებარე ბლოგში დეტალურად განვიხილავთ KROHNE WATERFLUX-ის ტექნოლოგიურ უპირატესობებს, სრულ ტექნიკურ სპეციფიკაციებსა და სერტიფიკატებს. გარდა ამისა, გაგიზიარებთ კონკრეტულ საინჟინრო გადაწყვეტებს იმის შესახებ, თუ როგორ განიხილება ეს მოდელი, როგორც ოპტიმალური ინსტრუმენტი მუნიციპალური აღრიცხვის კომპანიებისთვის ოპერაციული ეფექტიანობის გასაზრდელად.

პროდუქტის ტექნიკური მიმოხილვა

მექანიკური მრიცხველების ალტერნატივა: ტრადიციული მექანიკური ხარჯმზომებისგან განსხვავებით, WATERFLUX არ შეიცავს მოძრავ დეტალებს, რაც სრულად გამორიცხავს ტექნიკური მომსახურების საჭიროებას და უზრუნველყოფს გაზომვის უკიდურესად ფართო დიაპაზონს. IP68 დაცვის სტანდარტის წყალობით, მოწყობილობის ინსტალაცია შესაძლებელია პირდაპირ გრუნტში დამარხვით (Direct burial) ან მუდმივად დატბორილ, მაღალი ტენიანობის მქონე საინჟინრო ჭებში.

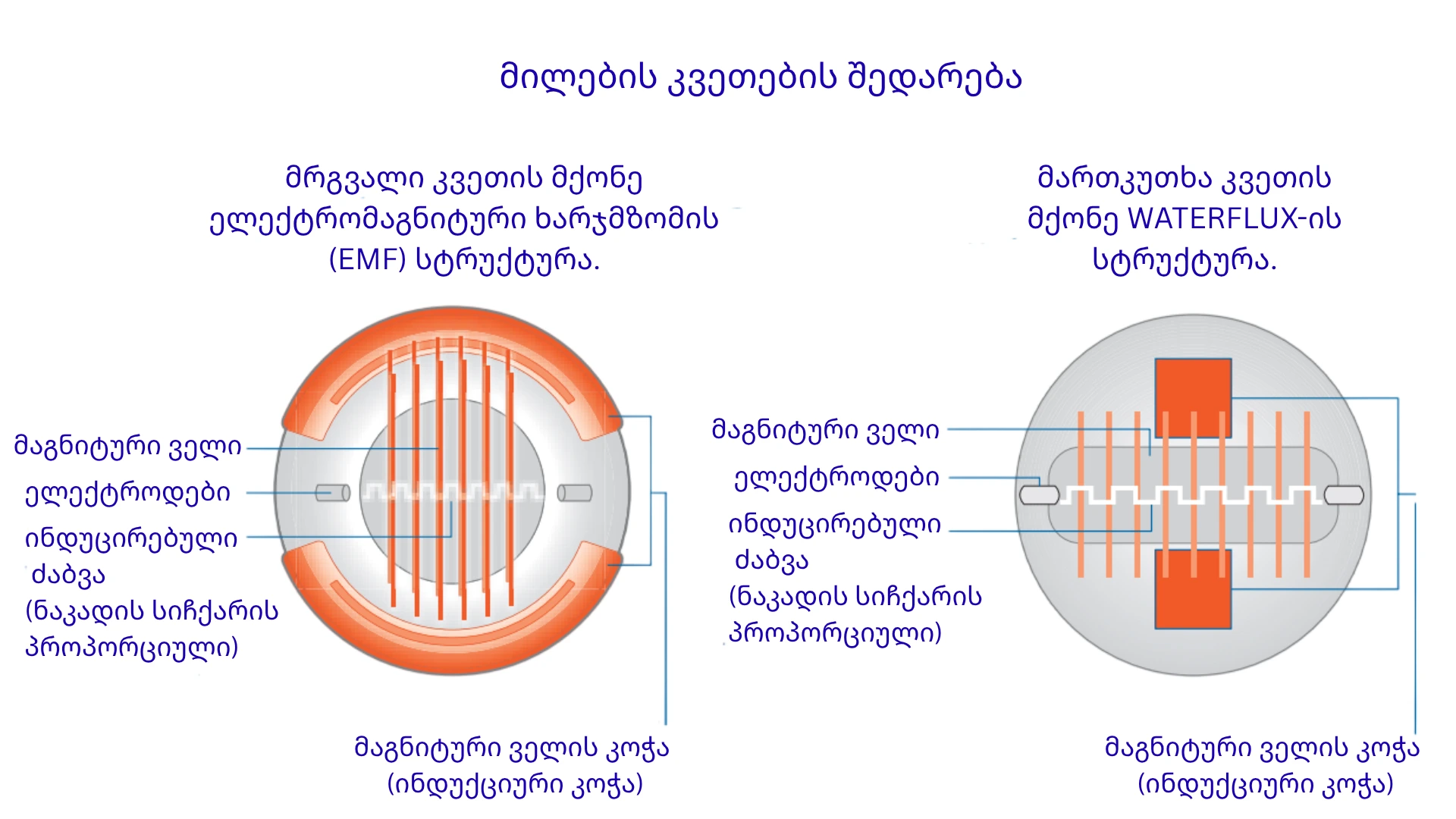

ფარადეის კანონი და ტრადიციული შეზღუდვები: მიუხედავად იმისა, რომ სტანდარტული ელექტრომაგნიტური ხარჯმზომებიც ფარადეის ელექტრომაგნიტური ინდუქციის კანონს ეფუძნება (სადაც გამტარ სითხეში ინდუცირებული ძაბვა ნაკადის სიჩქარის პირდაპირპროპორციულია), ტრადიციულ მრგვალკვეთიან მილებში ნაკადის ჰიდროდინამიკური ტურბულენტობა და პროფილის ასიმეტრია მკვეთრად აუარესებს გაზომვის სიზუსტეს. ამის კომპენსირებისათვის აუცილებელია გრძელი, სწორხაზოვანი შემავალი და გამომავალი მონაკვეთების (მინიმუმ 5D/2D) დაცვა.

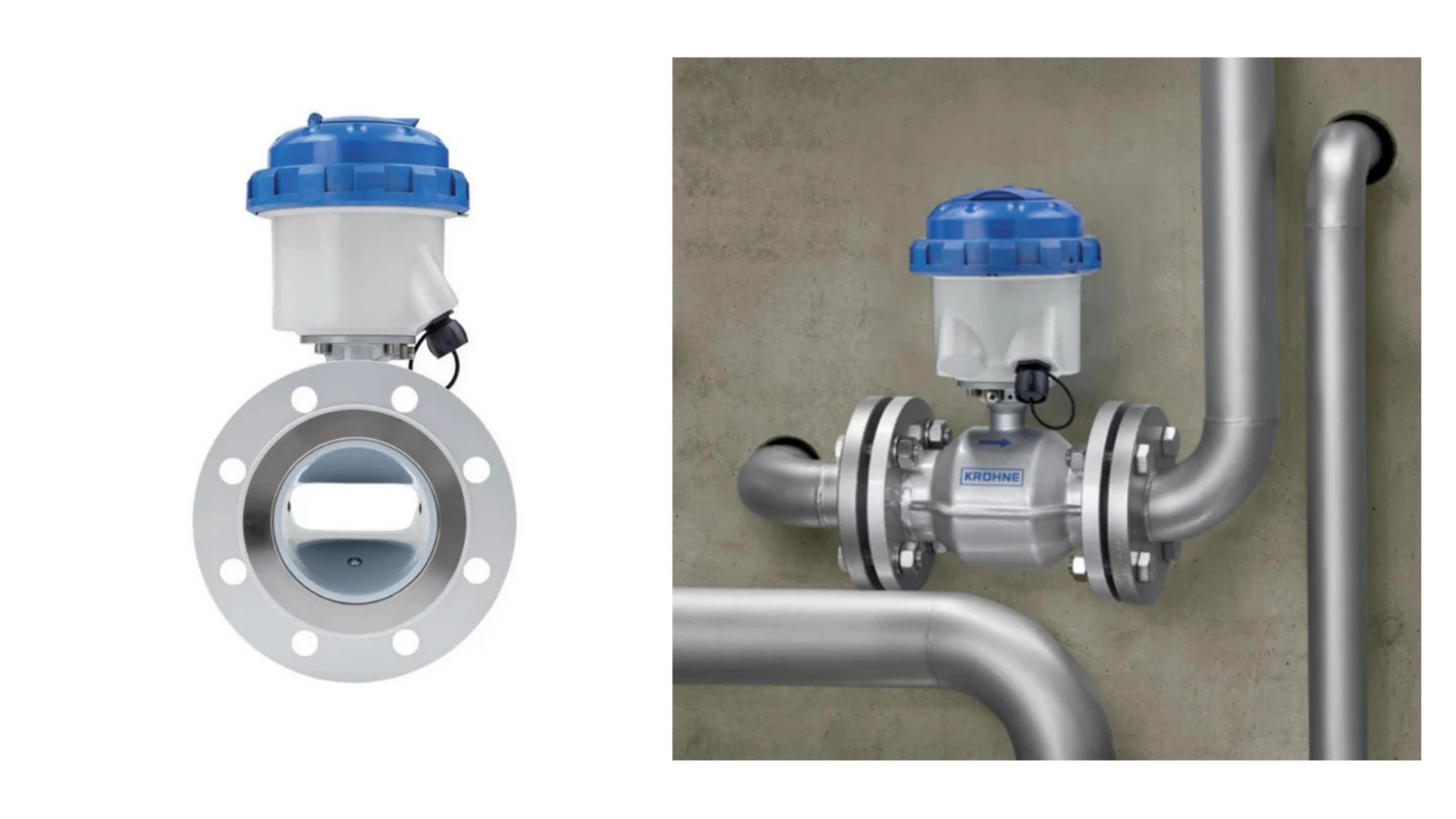

მართკუთხა კვეთის საინჟინრო უპირატესობები: აღნიშნული გამოწვევის საპასუხოდ, WATERFLUX იყენებს ინოვაციურ, მართკუთხა განივი კვეთის მქონე შევიწროებულ საზომ მილს. ჰიდრავლიკური გეომეტრიის ამგვარი ტრანსფორმაცია უზრუნველყოფს სამ კრიტიკულ უპირატესობას:

• ნაკადის პროფილის სტაბილიზაცია: მართკუთხა კვეთი ასწორებს სიჩქარის პროფილს ელექტროდებამდე მიღწევამდე. ეს უზრუნველყოფს გაცილებით ძლიერ, ჰომოგენურ სიგნალს და მრგვალ მილებთან შედარებით 80%-ით ამცირებს მგრძნობელობას ტურბულენტობის მიმართ. ამასთან, კონცენტრირებული კონსტრუქცია მკვეთრად ზრდის მაგნიტური ველის ინტენსივობას, რაც საშუალებას იძლევა, მაღალი სიზუსტით გაიზომოს ულტრა-დაბალი სიჩქარის ნაკადებიც კი (±1 მმ/წმ).
• თითქმის ნულოვანი ჰიდრავლიკური წინაღობა და ენერგო ეფექტიანობა: მიუხედავად განივი კვეთის შევიწროებისა, ოპტიმიზებული ჰიდროდინამიკური დიზაინის წყალობით, წნევის ვარდნა (Pressure Drop) მილსადენში პრაქტიკულად ნულს უტოლდება (DN100 დიამეტრის მილზე საშუალოდ შეადგენს 0.024 Bar-ს). ეს მახასიათებელი გამორიცხავს სისტემაში ენერგიის დანაკარგებსა და სატუმბი აგრეგატების დამატებით დატვირთვას. საინჟინრო-ეკონომიკური გათვლების მიხედვით, DN100 მილსადენზე ინტეგრირებული WATERFLUX მრიცხველის მიერ შექმნილი მინიმალური ჰიდრავლიკური წინაღობის დასაძლევად საჭირო ელექტროენერგიის დამატებითი საოპერაციო დანახარჯი (OPEX) თვეში მხოლოდ 11.4 ლარს შეადგენს, რაც ენერგოეფექტიანობის უმაღლეს სტანდარტს წარმოადგენს მუნიციპალური და ინდუსტრიული ქსელებისთვის.
• 0D/0D ინსტალაცია სივრცითი შეზღუდვებისას: მრიცხველი საერთოდ არ საჭიროებს სწორხაზოვან შემავალ და გამომავალ მონაკვეთებს. მისი დამონტაჟება დასაშვებია უშუალოდ მუხლების, ჩამკეტ-მარეგულირებელი სარქველებისა და ტუმბოების გამომსვლელ კვანძებთან, რაც იდეალური გადაწყვეტაა მცირე გაბარიტების მქონე არსებული ინფრასტრუქტურის მოდერნიზაციისთვის.

დიზაინის ძირითადი უპირატესობები

• არ აქვს მოძრავი ნაწილები – არ ახასიათებს ცვეთა, არ ქმნის მექანიკურ დაბრკოლებას ნაკადისთვის და პრაქტიკულად არ საჭიროებს ტექნიკურ მომსახურებას.
• დიაპაზონის ფართო კოეფიციენტი 1000:1-მდე – უზრუნველყოფს განსაკუთრებულ სიზუსტეს დაბალი ხარჯისა და ღამის ნაკადების გაზომვისას.
• Rilsan® (პოლიამიდი 11) შიდა დაფარვა – მდგრადია კოროზიისა და ცვეთის მიმართ, სერტიფიცირებულია სასმელ წყალთან კონტაქტისთვის.
• მაღალტექნოლოგიური საყრდენი ელექტროდის კონსტრუქცია – არ საჭიროებს დამიწების რგოლებს DN25–300 დიამეტრებისთვის.
• IP68 დაცვის კლასის სენსორი – უძლებს წყალში ჩაძირვას 10 მეტრამდე, იდეალურია დატბორილი ჭაბურღილებისთვის და პირდაპირ გრუნტში დასამონტაჟებლად.
• ინტეგრირებული წნევისა და ტემპერატურის სენსორები (არჩევითი, DN50–200) – გაჟონვების აღმოჩენისა და წნევის მართვისთვის.
• ორმხრივი გაზომვა – ეფექტურია უკუგამავალი ნაკადის დასაფიქსირებლად, ასევე გაჟონვებისა და მილის ავარიების მონიტორინგისთვის.

მრავალფუნქციური გაზომვები და მრავალფაზიანი მუშაობა

WATERFLUX სერია აერთიანებს რამდენიმე პარამეტრის ერთდროულ მონიტორინგს, რაც ამცირებს კაპიტალურ დანახარჯებს (CAPEX):

• ინტეგრირებული წნევა და ტემპერატურა: მრიცხველში ჩაშენებული დამატებითი სენსორები საშუალებას იძლევა, ერთდროულად მოხდეს ხარჯის, წნევისა და ტემპერატურის კონტროლი, რაც სრულყოფილ სურათს იძლევა ქსელში მიმდინარე ჰიდრავლიკური პროცესების შესახებ და გამოიყენება წნევის მართვის სისტემებში.
• ელექტროგამტარობის გაუმჯობესებული გაზომვა: გამორჩეულად სწრაფი რეაგირების დროით, მოწყობილობა მყისიერად აფიქსირებს წყლის ხარისხის ცვლილებას ან მილის დაცარიელების შემთხვევებს.
• მრავალფაზიანი მუშაობა: ეს ფუნქცია უზრუნველყოფს სტაბილურ, განმეორებად და საიმედო ჩვენებებს იმ პირობებშიც კი, როდესაც ტექნოლოგიურ პროცესში ხდება მყარი ნაწილაკების ან გაზის ბუშტუკების (გაჯერებული აირების) ჩართვა, რაც სხვა ტიპის მრიცხველებში მუშაობის სრულ პარალიზებას იწვევს.

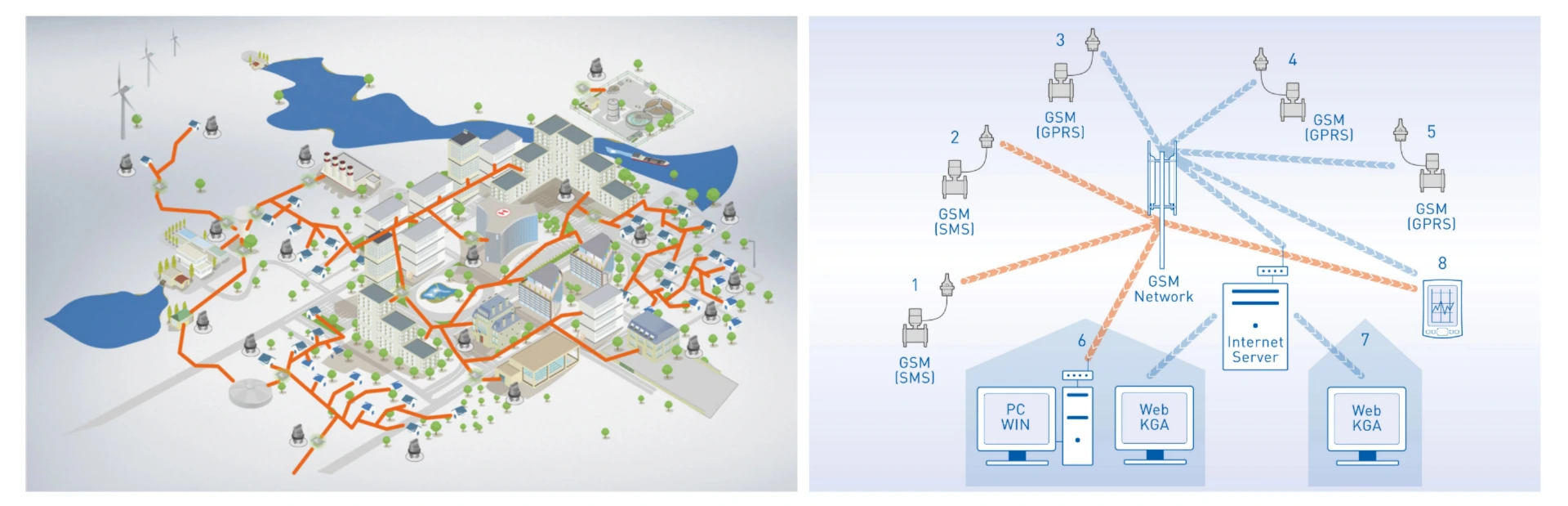

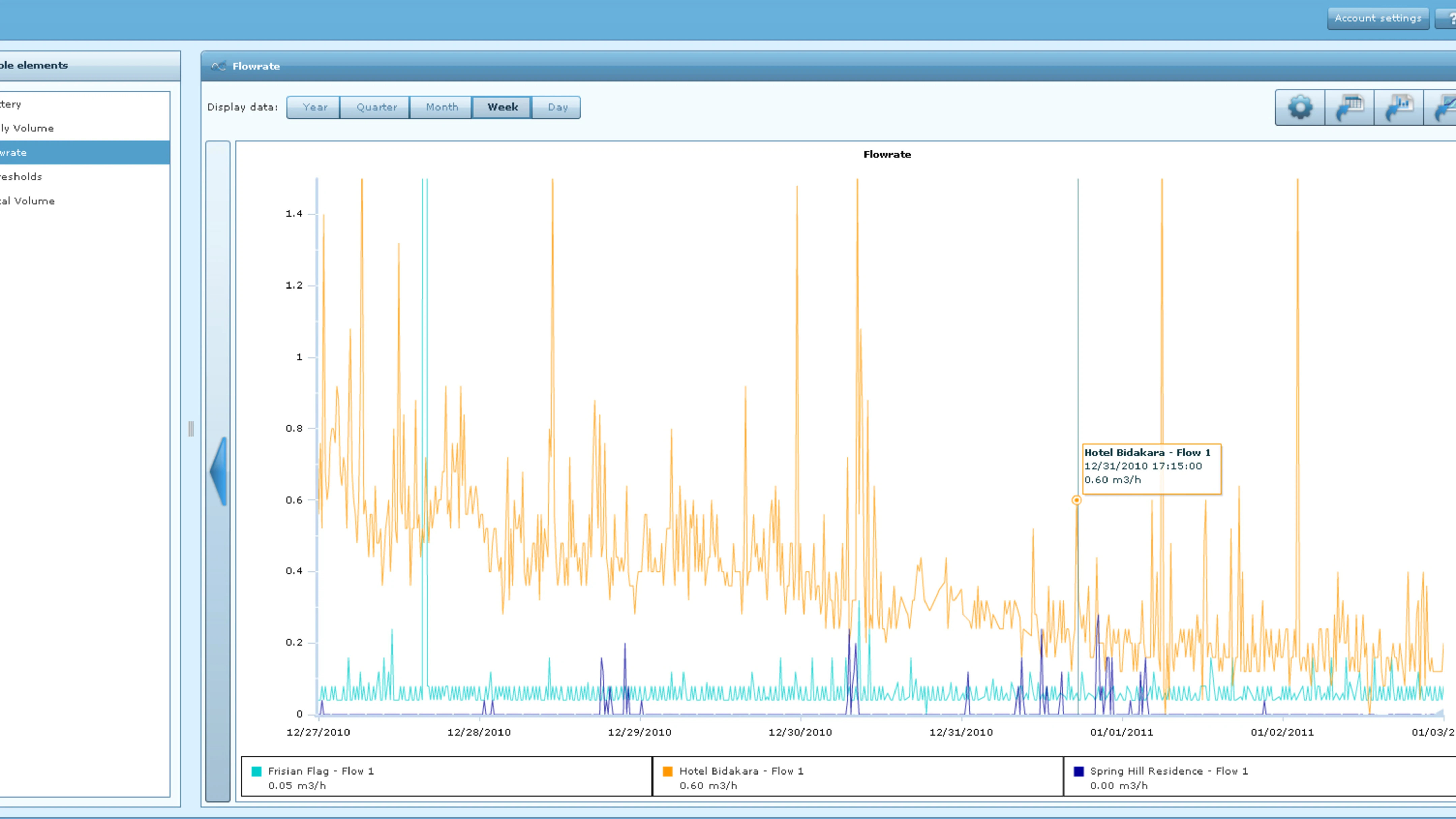

დისტანციური მონაცემთა მონიტორინგის პლატფორმა

წყლის რესურსების ეფექტიანი მართვა სულ უფრო მეტად მოითხოვს არა მხოლოდ ზუსტ გაზომვას, არამედ მონაცემების დროულ ხელმისაწვდომობას. ეს საკითხი თანაბრად მნიშვნელოვანია როგორც წყალმომარაგების ოპერატორებისთვის, რომლებიც მართავენ თბილისისა და ქვეყნის სხვა ქალაქების წყლისა და წყალარინების ინფრასტრუქტურას, ასევე გარემოს ეროვნული სააგენტოსთვის, რომლის ფუნქციებში შედის წყლის რესურსების მონიტორინგი და რაოდენობრივი აღრიცხვის სისტემების განვითარება.

ამ კონტექსტში, გაზომვითი მოწყობილობები თანდათან იქცევა ციფრული მონაცემთა ინფრასტრუქტურის ნაწილად. KROHNE WATERFLUX 3070 ერთ-ერთ ასეთ ტექნოლოგიას წარმოადგენს. მისი ერთ-ერთი მნიშვნელოვანი მახასიათებელია დისტანციური მონაცემთა გადაცემისა და გარე მონიტორინგის სისტემებთან ინტეგრაციის შესაძლებლობა. მოწყობილობა მხარს უჭერს Modbus-ზე დაფუძნებულ კომუნიკაციას და შეიძლება ჩაერთოს SCADA, ტელემეტრიულ და ღრუბლოვან პლატფორმებში, რაც ოპერატორებს საშუალებას აძლევს მიიღონ ინფორმაცია (წყლის ნაკადი, ტემპერატურა, წნევა) რეალურ დროში.

წყალმომარაგების კომპანიებისთვის ეს შეიძლება ნიშნავდეს ქსელის უკეთეს ხილვადობას და წყლის დანაკარგების შეფასების დამატებით შესაძლებლობებს, ხოლო მარეგულირებელი და გარემოსდაცვითი უწყებებისთვის — უფრო სტრუქტურირებულ მონაცემთა ბაზას წყალაღების, მოხმარებისა და რესურსების მართვის ანალიზისთვის.

საერთაშორისო პრაქტიკა აჩვენებს, რომ წყლის სექტორის გაციფრულება ხშირად იწყება სანდო გაზომვით და გრძელდება მონაცემთა ავტომატური გადაცემით. ამ თვალსაზრისით, WATERFLUX 3070 შეიძლება განხილულ იქნას როგორც იმ ტექნოლოგიათა კატეგორიის წარმომადგენელი, რომელიც აერთიანებს მეტროლოგიურ სიზუსტეს, საერთაშორისო სტანდარტებთან შესაბამისობას (OIML R49, MID MI-001) და ონლაინ მონაცემთა ხელმისაწვდომობის შესაძლებლობას. ასეთმა სისტემებმა მომავალში შეიძლება მნიშვნელოვანი როლი შეასრულონ საქართველოს წყლის რესურსების გამჭვირვალე, მონაცემებზე დაფუძნებული და მდგრადი მართვის პროცესში.

ტექნიკური მახასიათებლები

მეტროლოგია და სერტიფიცირება

KROHNE Waterflux აკმაყოფილებს გერმანიისა და ევროკავშირის უმკაცრეს მეტროლოგიურ სტანდარტებს. გერმანიაში კომერციული აღრიცხვისა და საკანონმდებლო მეტროლოგიისთვის, MessEG-ის (გაზომვისა და კალიბრაციის შესახებ გერმანიის ფედერალური კანონის) ტექნიკურ და სამართლებრივ მოთხოვნას წარმოადგენს წყლის მრიცხველების MID MI-001 და OIML R49 სტანდარტებთან შესაბამისობა. ეს უზრუნველყოფს მოწყობილობის სიზუსტესა და სტაბილურობას, რაც აუცილებელი პირობაა გერმანიაში წყლის მოხმარების ლეგალური აღრიცხვისთვის.

MID არის ევროკავშირის „საზომი ხელსაწყოების დირექტივა“, ოფიციალური ნომრით 2014/32/EU, OIML კი საკანონმდებლო მეტროლოგიის საერთაშორისო ორგანიზაციაა.

OIML R49 სასმელი წყლის მრიცხველების უმთავრესი საერთაშორისო სტანდარტია, რომელიც მეტროლოგიურ და ტექნიკურ მოთხოვნებს განსაზღვრავს და რომელიც ISO 4064-1-ის ეკვივალენტურად მიიჩნევა. ეს მოთხოვნები მოწმდება ევროკავშირის საზომი ხელსაწყოების დირექტივის, MID-ის შესაბამისად, ამ შემთხვევაში MI-001 მოდულით.

მოწყობილობების MID-ის მოთხოვნებთან შესაბამისობას უზრუნველყოფს გერმანიის ეროვნული მეტროლოგიური ინსტიტუტის - PTB-ის შესაბამისობის შეფასების მომსახურება.

• WATERFLUX 3070 სერტიფიცირებულია OIML R49 და MID MI-001 დანართის სტანდარტების შესაბამისად.  Waterflux სერტიფიცირებულია OIML R49 Class 1 და Class 2 სიზუსტით, რაც უზრუნველყოფს უშეცდომო ჩვენებას ნაკადის ნებისმიერი ცვლილებისას.
• WATERFLUX 3070-ს აქვს PTB-ის მიერ გაცემული აღიარება. PTB ტესტირება ადასტურებს, რომ ხელსაწყო ინარჩუნებს სიზუსტეს ექსტრემალურ პირობებშიც კი (მაგ. მაგნიტური ველის ზემოქმედება, ტემპერატურის მერყეობა).

გერმანული და ევროპული მეტროლოგიური სერტიფიკატები (MID/PTB) არის სამართლებრივი გარანტია, რომ ხელსაწყოს ჩვენება ოფიციალურად აღიარებულია.

გამოყენების სფეროები

• ნედლი, ტექნიკური, სასმელი, ჩამდინარე წყლები.
• ზონალური აღრიცხვის არეალები და ზონალური წყლის ბალანსის წარმოება კომერციული და ტექნიკური დანაკარგების შესამცირებლად.
• კომერციული აღრიცხვა და ანგარიშსწორება მუნიციპალიტეტებს, მსხვილ მომწოდებლებსა და ინდუსტრიულ მომხმარებლებს შორის.
• წყალმიმღები და ღრმა ჭაბურღილები, რადგან ელემენტზე ავტონომიური მუშაობის წყალობით არ საჭიროებს ცენტრალურ ელექტრომომარაგებას.
• წნევის მართვა და გაჟონვის აღმოჩენა ინტეგრირებული წნევისა და ტემპერატურის სენსორების მეშვეობით.
• სარწყავი სისტემები და სასოფლო-სამეურნეო წყლის განაწილება
• რეზერვუარების შემავალი/გამომვალაი და საგამწმენდო ნაგებობების შემავალი/გამომავალი ნაკადების აღრიცხვა.

რელევანტურობა საქართველოსთვის

2026 წლის სექტემბრიდან საქართველოში წყლის რესურსების მართვის შესახებ ახალი კანონი ამოქმედდება, 1997 წელს მიღებული კანონი „წყლის შესახებ“ კი ძალადაკარგულად გამოცხადდება. ახალი კანონპროექტი, რომელიც წყლის რესურსების ინტეგრირებულ მართვას ისახავს მიზნად, საქართველოს წყლის მართვის პოლიტიკას საუკეთესო საერთაშორისო პრაქტიკებთან აახლოებს და შესაბამისობაშია ევროკავშირში დანერგილ პრინციპებთან.

• კანონის თანახმად, ზედაპირული ობიექტიდან დღე-ღამეში 15 მ3-ზე მეტი წყალაღება ჩაითვლება წყლის ობიექტის მდგომარეობაზე არსებით გავლენად, რისთვისაც კომპანიები ვალდებულნი ხდებიან, მოიპოვონ სპეციალური წყალაღების ნებართვა ან წყალაღებისა და წყალჩაშვების კომბინირებული ნებართვა.
• დამატებით, სახელმწიფო აღრიცხვა სავალდებულოა მეწარმე ფიზიკური და იურიდიული პირებისთვის, თუ ხდება წყლის ობიექტიდან დღე-ღამეში 1 მ³-ზე მეტი წყლის აღება.

წყლის რესურსების ახლებური კონტროლი ბიზნესებს ახალი ვალდებულებების წინაშე აყენებს, თუმცა სახელმწიფოსთვისაც ქმნის გარკვეულ გამოწვევას - უზრუნველყოს მაღალი სიზუსტის გაზომვა ისეთი მოწყობილობებით,  რომელთა გადაკალიბრება და მონაცემების გაყალბება თითქმის შეუძლებელი იქნება.

KROHNE Waterflux გამორიცხავს ადამიანურ მანიპულაციებს. ხარჯმზომის მეტროლოგიური პარამეტრები დაცულია როგორც პროგრამული პაროლებითა და აუდიტის ჩანაწერებით, ისე ფიზიკური დალუქვის მექანიზმით. მომხმარებელს არ აქვს შესაძლებლობა თვითნებურად შეცვალოს, წაშალოს ან შეამციროს ნაჩვენები ხარჯი. დამატებით, Waterflux-ის თანამედროვე ციფრული ინტერფეისები (Modbus, Pulse) მარტივად ინტეგრირდება დისტანციური გადაცემის (ტელემეტრიის) და SCADA სისტემებში. ეს უზრუნველყოფს, რომ აღებული მონაცემები რეალურ დროში, პირვანდელი და უცვლელი სახით მიეწოდება მარეგულირებელ თუ სახელმწიფო საზედამხედველო უწყებებს, რაც სრულად გამორიცხავს მონაცემთა გაყალბების რისკს.

დასკვნა

საბოლოოდ, KROHNE WATERFLUX წარმოადგენს მძლავრ საინჟინრო ინსტრუმენტს წყლის დანაკარგების მინიმიზაციისა და ქსელის ოპტიმიზაციისთვის. მისი მართკუთხა გეომეტრია (0D/0D ინსტალაცია), დამიწების რგოლების საჭიროების არარსებობა, ავტონომიური კვების ალტერნატივები (მზის და ქარის ენერგია) და უმაღლესი მეტროლოგიური სერტიფიკატები მას შეუცვლელ აქტივად აქცევს ნებისმიერი თანამედროვე წყალმომარაგების კომპანიის, საზედამხედველო უწყებებისთვის თუ სამრეწველო ობიექტისათვის.
